概要
- FOシリーズは高品質・高出力ファイバーレーザー発振器です。
- 1KWから8KWの製品バリエーション。
- FOシリーズは他のファイバーレーザーの追随を許さない次の4大特徴を有します。
(1) 反射光に強いシングルアンプオシレーター構造
(2) 出力制御の範囲：1%～100%
(3) ±1% 以下の出力安定性
(4) 多彩なモード選択（シングルモード マルチモード リングモード） - 当社は発振器単体の販売に加えて、お客様のレーザーシステム製品構築をサポートします。
用途
- 各種金属の溶接
- 高反射材の加工
- 金属、コンクリート等の表面処理
- 微細加工
- 金属、セラミック等の切断
反射に強いシングルアンプオシレーター構造
戻り光によるトラブルを低減させることが可能です。
- 戻り光に対して耐性を持つ独自構造を持つ為、銅やアルミ等の反射率の高い材料の溶接加工も可能です。
- 従来のファイバーレーザーは戻り光によるトラブルを避ける為、材料に対して傾きを付けた角度から照射する必要がありましたが、FOでは垂直角からの照射も可能です。
- 反射光をレーザー発振源へ戻しがちなガルバノスキャナーの使用時にも効果を発揮します。

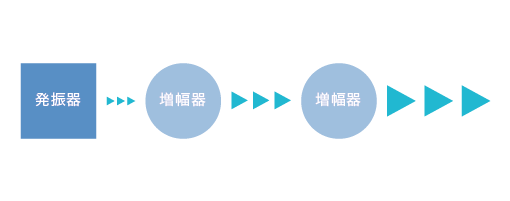

一般的なファイバーレーザー構造
発振器で生成したレーザーを増幅させて照射。反射光が戻った場合、発振器の性能を上回るため、損傷等のトラブルが発生しやすい。
シングルアンプオプシレーター構造
発振器単体で高い出力のレーザーを生成。反射光が戻っても、影響は少ない。

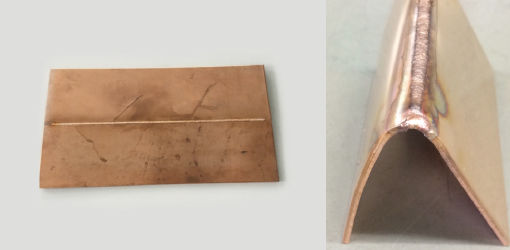

加工例「銅 突合せ溶接」
出力制御の範囲
幅広い条件の設定が可能。１台の発振器で多用な加工用途に対応できます。
- 10%以下の低出力稼働時も出力の設定が可能（出力設定範囲：1 ～ 100%）
出力安定性
リアルタイムパワーモニターによる微細な出力制御を実現
- リアルタイムパワーモニタリングによる出力制御は30μ秒毎に実施。
- 出力安定性：＜±1% を実現。
※（ご参考）一般的なファイバーレーザーの仕様値は±2 ～ 3%

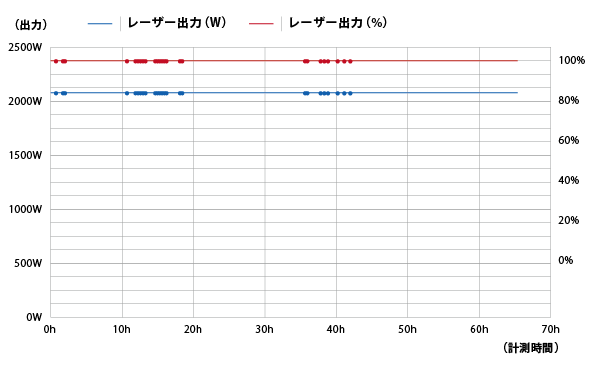

連続稼働時出力測定試験（65時間）
- 平均出力：2,080W
- 出力標準偏差：1.4W
- 標準偏差/平均出力：0.06%
※測定には最大出力2kW 機を使用
多彩なモード選択

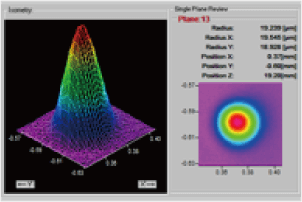

- シングルモード

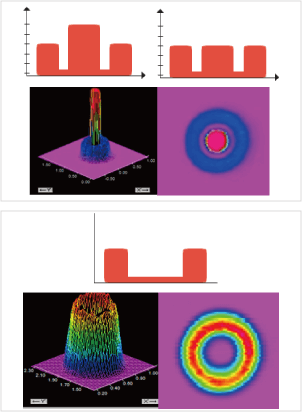

- マルチモード
- リングモード
製品仕様
| レーザータイプ | シングルモード | マルチモード | リングモード |
|---|---|---|---|
| モデル名 | FO-1000 ～ 2000-S:SM | FO-2000 ～ 8000-S:MM | FO-8000-S:ARM |
| 最大出力 | 1000W、1500W、2000W | 2000W ～ 8000W | C:4000W、R:4000W |
| 出力調整範囲 | 1 ～ 100% | ||
| 中心波長 | 1070±5nm | ||
| BPP (mm × mrad) | <0.4 | <2.4 / <4、<4 | - |
| ファイバーコア直径 | 20μm | 50μm / 100μm | C:70μm、R:180μm |
| コネクター | QBH | QBH /QD | QBH /QD |
| 伝送ケーブル長 | <10m | 20m | 20m |
| 冷却水量（ℓ/分） | 42 | 42 ～ 130 | 130 |
| 冷却水温 | 25±1℃ | ||
| インターフェイス | デジタルI/O、アナログコントロール、イーサネット | ||
| 幅(mm) | 800 | ||
| 奥(mm) | 903 | ||
| 高(mm) | 585 | 585～1328 | 1328 |
| 重量 | <150kg | 150kg ～ 430kg | <430kg |
| 光学系 | Optoskand | ||
